canvas中遮罩效果的实现方法

最近做的一个项目需要支持多终端，网页版需要使用html5中canvas画布对象对一组数据进行渲染还原，但是在实际实现过程中遇到了一个问题，canvas中没有mask（遮罩）层的概念，所以一些效果实现不了，最后翻看文档的时候发现可以通过Context对象的globalCompositeOperation属性或者Context的clip()裁剪路径方法实现遮罩的效果。

globalCompositeOperation属性介绍

接下来先详细了解下Context的globalCompositeOperation的各种值描述，由于项目不便演示最后我们通过它来实现一个刮刮卡的效果。

属性值	描述	显示效果
source-over (default)	新图形会覆盖在原有内容之上	canvas实现mask效果
destination-over	会在原有内容之下绘制新图形	canvas实现mask效果
source-in	新图形会仅仅出现与原有内容重叠的部分。其它区域都变成透明的	canvas实现mask效果
destination-in	原有内容中与新图形重叠的部分会被保留，其它区域都变成透明的	canvas实现mask效果
source-out	结果是只有新图形中与原有内容不重叠的部分会被绘制出来	canvas实现mask效果
destination-out	原有内容中与新图形不重叠的部分会被保留	canvas实现mask效果
source-atop	新图形中与原有内容重叠的部分会被绘制，并覆盖于原有内容之上	canvas实现mask效果
destination-atop	原有内容中与新内容重叠的部分会被保留，并会在原有内容之下绘制新图形	canvas实现mask效果
lighter	两图形中重叠部分作加色处理	canvas实现mask效果
darker	两图形中重叠的部分作减色处理	canvas实现mask效果
xor	重叠的部分会变成透明	canvas实现mask效果
copy	只有新图形会被保留，其它都被清除掉	canvas实现mask效果

蓝色 表示先绘制的图形、红色 表示后绘制的图形

浏览器支持： Internet Explorer 9、Firefox、Opera、Chrome、Safari 支持globalCompositeOperation 属性

通过Context的globalCompositeOperation我们可以灵活的掌握绘制图形之间层叠显示关系，做出很多漂亮的显示效果。接下来我们就使用globalCompositeOperation=destination-out来实现一个刮刮卡的效果。

globalCompositeOperation属性应用

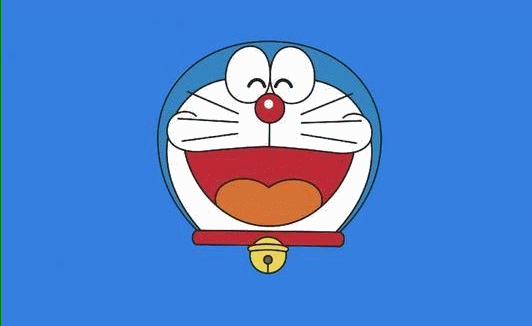

刮刮卡实现效果图

实现原理

在页面上放一个div容器，设置这个div的宽高、把机器猫的图片设为背景,
在div中放一个canvas标签，设置canvas的宽高和父容器div的一样。
获取canvas的context对象绘制一个以灰色为背景宽高和canvas宽高相同的矩形，这样机器猫背景图就被遮住了，只能看见一个灰色的背景。
canvas绑定鼠标mousedown,mousemove和mouseup事件(移动端绑定事件分别是：touchstart,touchmove,touchend)，设置鼠标按下标志，鼠标按下或者鼠标按下并且移动时记录鼠标坐标值。
鼠标点击或者按住鼠标移动的时候开始绘图，绘图的时候设置context.globalCompositeOperation='destination-out'根据上面属性的解释，原有图形（灰色矩形）与新图形（画的线条）不重叠的部分会被保留，所以画过线条的部分不会被保留就可以看见下面机器猫图片背景了。
鼠标抬起设置鼠标按下标志为false，清空坐标数组。

具体代码

html代码（canvas动态创建的）

1
2


	<div id='div' style='width:540px;min-height:360px;background:url("../test.jpg") no-repeat'>
	</div>

javascript代码

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88


	function init() {
		if (!document.getElementById("myCanvas")) {
		    var width = "";
		    var height = "";
		    var canvas = document.createElement("canvas");
		    width = document.getElementById("div").offsetWidth;
		    height = document.getElementById("div").offsetHeight;
		    canvas.setAttribute("width", width + "px");
		    canvas.setAttribute("height", height + "px");
		    canvas.setAttribute("style", "border:1px solid green");
		    canvas.id = "myCanvas";
		    document.getElementById("div").appendChild(canvas);
		}

		var myCanvasObject = document.getElementById("myCanvas");
		var ctx = myCanvasObject.getContext("2d");

		//绘制黑色矩形
		ctx.beginPath();
		ctx.fillStyle = "#939393";
		ctx.rect(0, 0, width, height);
		ctx.closePath();
		ctx.fill();

		var isDown = false; //鼠标是否按下标志
		var pointerArr = []; //鼠标移动坐标数组
		var xPointer = 0;//鼠标当前x坐标
		var yPointer = 0;//鼠标当前y坐标


		//pc，移动事件兼容写法
		var hastouch = "ontouchstart" in window ? true : false,
		tapstart = hastouch ? "touchstart" : "mousedown",
		tapmove = hastouch ? "touchmove" : "mousemove",
		tapend = hastouch ? "touchend" : "mouseup";


		//鼠标按下
		myCanvasObject.addEventListener(tapstart, function(event) {
		    this.style.cursor = "move";
		    isDown = true;
		    xPointer = hastouch ? e.targetTouches[0].pageX : e.clientX - this.offsetLeft;
		    yPointer = hastouch ? e.targetTouches[0].pageY : e.clientY - this.offsetTop;;
		    pointerArr.push([xPointer, yPointer]);
		    circleReset(ctx);
		});


		//鼠标按下后拖动
		myCanvasObject.addEventListener(tapmove, function(event) {
		    if (isDown) {
			xPointer = hastouch ? e.targetTouches[0].pageX : e.clientX - this.offsetLeft;;
			yPointer = hastouch ? e.targetTouches[0].pageY : e.clientY - this.offsetTop;;
			pointerArr.push([xPointer, yPointer]);
			circleReset(ctx);
		    }
		});


		//鼠标抬起取消事件
		myCanvasObject.addEventListener(tapend, function(event) {
		    isDown = false;
		    pointerArr = [];
		});


		//圆形橡皮檫
		function circleReset(ctx) {
		    ctx.save();
		    ctx.beginPath();
		    ctx.moveTo(pointerArr[0][0], pointerArr[0][1]);
		    ctx.lineCap = "round";　　 //设置线条两端为圆弧
		    ctx.lineJoin = "round";　　 //设置线条转折为圆弧
		    ctx.lineWidth = 60;
		    ctx.globalCompositeOperation = "destination-out";
		    if (pointerArr.length == 1) {
				ctx.lineTo(pointerArr[0][0] + 1, pointerArr[0][1] + 1);
		    } else {
				for (var i=1;i<pointerArr.length;i++) {
				    ctx.lineTo(pointerArr[i][0], pointerArr[i][1]);
				    ctx.moveTo(pointerArr[i][0], pointerArr[i][1]);
				}
		    }
		    ctx.closePath();
		    ctx.stroke();
		    ctx.restore();
		}
	}

参考文档

canvas参考文档 canvas api
